บทบาทของเวดจ์ในระบบปรับระดับกระเบื้อง: มุมมองโดยละเอียด
ในการแสวงหาการติดตั้งกระเบื้องเรียบที่สมบูรณ์แบบ ระบบปรับระดับกระเบื้องได้กลายเป็นเครื่องมือที่ขาดไม่ได้สำหรับมืออาชีพและนัก DIY ที่จริงจัง แม้ว่าคลิปและฝาครอบที่ประกอบขึ้นเป็นส่วนที่มองเห็นได้ของระบบเหล่านี้จะให้ความสนใจเป็นอย่างมาก แต่ก็มีองค์ประกอบสำคัญที่มักจะทำงานในเบื้องหลัง: ลิ่มกระเบื้องที่เรียบง่าย ชิ้นส่วนพลาสติกวิศวกรรมขนาดเล็กที่ดูเรียบง่ายเหล่านี้ทำหน้าที่เป็นตัวออกฤทธิ์ในการออกแรง ซึ่งเป็นองค์ประกอบที่เปลี่ยนการกระทำของมนุษย์ให้เป็นความแม่นยำทางกล ไม่มีเวดจ์ระบบปรับระดับจะไม่สมบูรณ์ ไม่สามารถออกแรงกดควบคุมที่จำเป็นเพื่อกำจัด lippage และสร้างพื้นผิวที่ไร้รอยต่อ คู่มือที่ครอบคลุมนี้จะเจาะลึกถึงบทบาทเฉพาะของเวดจ์ภายในระบบปรับระดับกระเบื้อง เราจะสำรวจหลักการออกแบบ ฟิสิกส์เบื้องหลังการทำงาน และเทคนิคที่แม่นยำซึ่งจำเป็นต่อการควบคุมศักยภาพสูงสุดของพวกเขา การทำความเข้าใจลิ่มคือการเข้าใจกลไกที่ปฏิวัติการติดตั้งกระเบื้องสมัยใหม่
ทำความเข้าใจระบบนิเวศของระบบปรับระดับกระเบื้อง
เพื่อชื่นชมบทบาทของลิ่ม อันดับแรกเราต้องมองว่ามันเป็นส่วนหนึ่งของระบบบูรณาการ ระบบปรับระดับเชิงกลโดยทั่วไปประกอบด้วยสององค์ประกอบหลักที่ทำงานประสานกัน
องค์ประกอบฐาน: รากฐานของระบบ
ฐานมักเรียกว่ากคลิปหรือสายรัดคือฐานรากที่วางไว้ใต้กระเบื้อง มีช่องเปิดหรือช่องที่ออกแบบมาอย่างแม่นยำซึ่งทำหน้าที่เป็นช่องสำหรับลิ่ม การออกแบบมีความสำคัญอย่างยิ่งต่อความมั่นคง โดยรับประกันว่าจะยังคงยึดแน่นอยู่บนเตียงปูน ในขณะเดียวกันก็เป็นจุดยึดที่มั่นคงสำหรับการทำงานของลิ่ม ความหนาและความแข็งแรงของวัสดุฐานได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อแรงดึงและแรงอัดที่สำคัญโดยไม่เสียรูป
The Wedge: เครื่องกำเนิดแรงแอคทีฟ
นี่คือจุดที่ลิ่มเข้าสู่สมการ ลิ่มเป็นส่วนประกอบแบบไดนามิกที่แทรกเข้าไปในฐาน โดยทั่วไปจะเป็นชิ้นเล็กเรียวของพลาสติกที่มีความแข็งแรงสูง- การออกแบบไม่ได้เป็นไปตามอำเภอใจ เป็นผลงานชิ้นเอกของวิศวกรรมที่เรียบง่ายโดยใช้หลักการของระนาบเอียง เมื่อขับเคลื่อนเข้าไปในช่องของฐาน รูปร่างที่เรียวของลิ่มจะแปลงแรงในแนวนอน (การแตะของค้อน) ออกเป็นแรงเวกเตอร์หลักสองแบบ: การดึงลงอันทรงพลังและการบีบเข้าด้านในครั้งที่สอง
ฟิสิกส์ของการประยุกต์ใช้แรง: วิธีการทำงานของลิ่มจริง ๆ
ประสิทธิภาพของลิ่มกระเบื้องอยู่ที่ความสามารถในการเพิ่มกำลัง กลไกมีความสง่างามและมีรากฐานมาจากฟิสิกส์พื้นฐาน
หลักการของระนาบเอียง
ลิ่มคือระนาบเอียงที่เคลื่อนที่ได้ ความลาดเอียงที่นุ่มนวลของด้านข้างของเวดจ์ช่วยให้แรงเข้า (จากค้อน) มีจำนวนค่อนข้างน้อยกระจายไปในระยะทางที่มากขึ้น ส่งผลให้แรงเอาท์พุตมีขนาดใหญ่ขึ้นมาก ในกรณีของระบบปรับระดับกระเบื้อง อินพุตคือการแตะแนวนอนบนลิ่ม และเอาต์พุตคือแรงจับยึดแนวตั้งที่มีนัยสำคัญที่จะดึงกระเบื้องให้อยู่ในแนวเดียวกัน
การวิเคราะห์แรงเวคเตอร์: แรงกดดันลงและเข้าด้านใน
ปฏิกิริยาระหว่างลิ่มกับฐานได้รับการออกแบบเพื่อสร้างแรงผสม:
- ส่วนประกอบแรงในแนวตั้ง (หลัก):เมื่อลิ่มถูกดันลง พื้นผิวที่ทำมุมของมันจะกดกับพื้นผิวที่สอดคล้องกันของช่องฐาน การดำเนินการนี้จะสร้างการดึงลงด้านล่างอย่างมีประสิทธิภาพบนฐาน ซึ่งจะดึงขอบแผ่นกระเบื้องลง ช่วยลดความแตกต่างของความสูงกับแผ่นกระเบื้องที่อยู่ติดกัน
- องค์ประกอบแรงแนวนอน (รอง):ขณะเดียวกัน การยึดลิ่มจะสร้างแรงอัดเข้าด้านใน วิธีนี้จะบีบกระเบื้องเข้าด้วยกันเพื่อให้มีรอยยาแนวสม่ำเสมอและช่วยดันปูนลงไปที่ด้านล่างกระเบื้องเพื่อการปกปิดและการยึดเกาะสูงสุด
การดำเนินการคู่-นี้ทำให้ระบบปรับระดับสมัยใหม่มีประสิทธิภาพมาก มันไม่เพียงแค่กดลงเท่านั้น มันล็อคแผ่นกระเบื้องให้อยู่ในระนาบที่เป็นหนึ่งเดียว

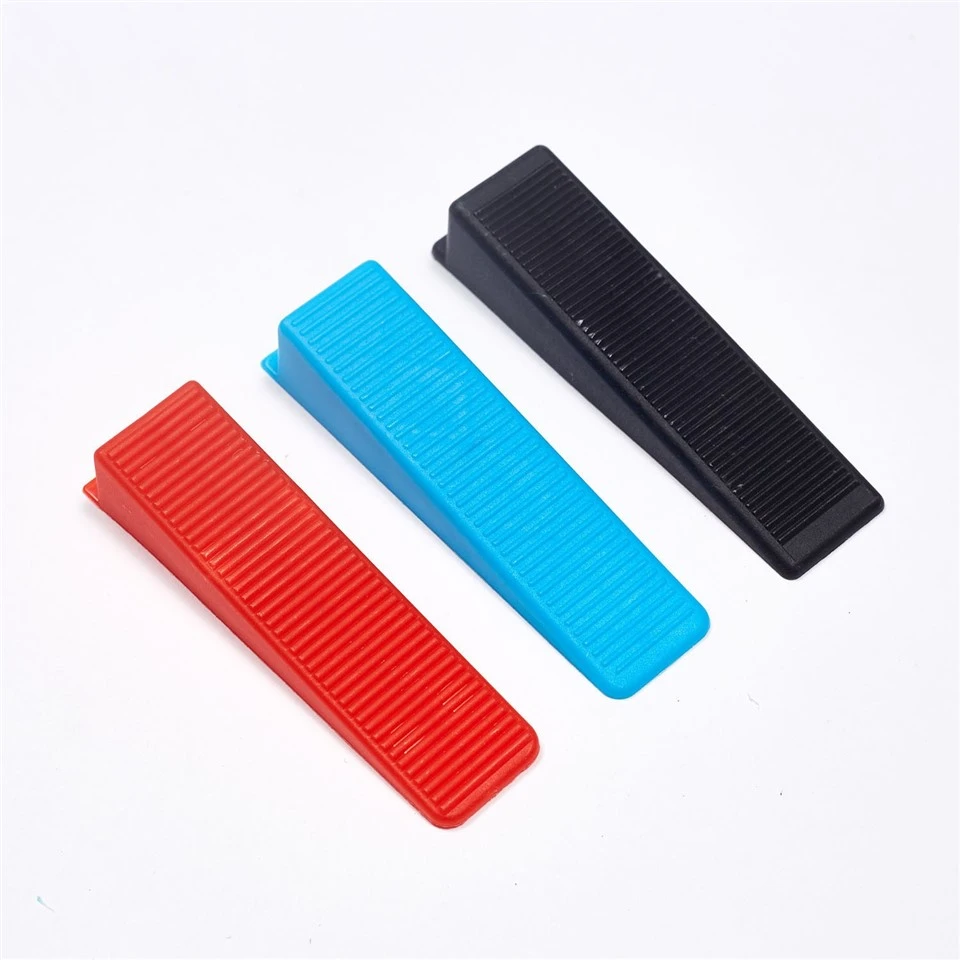

กายวิภาคของลิ่มกระเบื้องคุณภาพสูง-
เวดจ์ไม่ได้ถูกสร้างขึ้นเท่ากันทั้งหมด การออกแบบและองค์ประกอบของวัสดุมีความสำคัญต่อประสิทธิภาพและความทนทาน
วัสดุศาสตร์: วิศวกรรมลิ่มที่สมบูรณ์แบบ
วัสดุลิ่มในอุดมคติจะต้องรักษาสมดุลของคุณสมบัติหลายประการ:
- แรงดึงและแรงเฉือนสูง:ต้องไม่แตกหรือเสียรูปภายใต้แรงกดสูงจากการดันเข้าไปในฐาน ไนลอนที่เติมแก้ว-หรือโพลีเมอร์เสริมแรงอื่นๆ เป็นเรื่องปกติในระบบ-ระดับมืออาชีพ
- ค่าสัมประสิทธิ์แรงเสียดทานต่ำ:ลิ่มต้องเลื่อนเข้าไปในฐานอย่างง่ายดาย พลาสติกหรือสารเคลือบบางชนิดใช้เพื่อลดแรงเสียดทาน ช่วยให้สามารถสัมผัสได้อย่างราบรื่นโดยใช้แรงตอกน้อยที่สุด
- ความเปราะบางที่ควบคุมได้:สิ่งนี้อาจดูเหมือนขัดกับสัญชาตญาณ แต่ลิ่มจะต้องแข็งแรงพอที่จะออกแรง แต่ยังอ่อนพอที่จะหักออกได้ง่ายระหว่างการถอด ซึ่งสามารถทำได้โดยการออกแบบ "เส้นแบ่ง" หรือส่วนบางๆ ที่ล้มเหลวภายใต้แรงบิดจำเพาะ ทำให้สามารถดึงออกได้อย่างหมดจดโดยไม่ทำให้กระเบื้องหรือปูนที่เซ็ตตัวเสียหาย
รูปแบบการออกแบบและฟังก์ชันเฉพาะ
ลิ่มมีดีไซน์ที่แตกต่างกัน โดยแต่ละแบบได้รับการปรับแต่งให้เหมาะกับระบบเฉพาะ:
- เวดจ์เรียวมาตรฐาน:ชนิดที่พบบ่อยที่สุด ตอกด้วยค้อน
- เวดจ์ล็อคลูกเบี้ยว-:สิ่งเหล่านี้มีกลไกลูกเบี้ยวหมุนที่ล็อคเข้าที่ ซึ่งมักต้องใช้เครื่องมือพิเศษในการมีส่วนร่วม ซึ่งสามารถปรับเปลี่ยนได้-เล็กน้อย
- สกรู-ลิ่มลง:ประเภทที่ไม่ค่อยพบเห็นทั่วไปแต่มีความแม่นยำสูงซึ่งถูกขันเกลียวและขันให้เข้าที่ ทำให้มีการควบคุมอย่างมากและกระจายแรงดันได้สม่ำเสมอ
การเลือกการออกแบบลิ่มจะส่งผลต่อความเร็วในการติดตั้ง ความสม่ำเสมอของแรงกด และต้นทุนสุดท้ายของระบบ
ความสัมพันธ์ที่เสริมฤทธิ์กัน: ปฏิสัมพันธ์ระหว่างลิ่มและฐาน
ลิ่มไม่สามารถทำงานได้โดยแยกออกจากกัน ประสิทธิภาพของมันขึ้นอยู่กับฐานที่เข้าคู่กันอย่างสมบูรณ์ ความคลาดเคลื่อนระหว่างลิ่มและช่องฐานได้รับการออกแบบทางวิศวกรรมให้มีความแม่นยำในระดับจุลภาค หลวมเกินไป และลิ่มจะสร้างแรงไม่เพียงพอ แน่นเกินไปจะทำให้ใส่ได้ยากหรืออาจร้าวก่อนเวลาอันควร การทำงานร่วมกันนี้เป็นสาเหตุที่การใช้เวดจ์และฐานจากผู้ผลิตและสายผลิตภัณฑ์เดียวกัน-การผสมและจับคู่กันอาจนำไปสู่ความล้มเหลวของระบบและผลลัพธ์ที่ไม่ดี
ความสำคัญของจุดยึดฐานที่ปลอดภัย
แรงที่เกิดจากลิ่มจะมีประสิทธิภาพเท่ากับจุดยึดของฐานในปูนเท่านั้น หากฐานติดตั้งไม่ถูกต้อง หรือปูนนิ่มเกินไป ฐานจะถูกดึงขึ้นโดยไม่ปรับระดับกระเบื้อง สิ่งนี้เน้นย้ำถึงความสำคัญของความสม่ำเสมอของปูนและเทคนิคที่เหมาะสมเมื่อตั้งฐาน
"เวดจ์คือกล้ามเนื้อของระบบปรับระดับ คุณสามารถมีคลิปที่ดีที่สุดในโลกได้ แต่หากไม่มีเวดจ์ที่ออกแบบมาเพื่อใช้แรงกดที่นุ่มนวลและทรงพลัง คุณจะไม่สามารถเอาชนะการต่อสู้กับ lippage ได้ มันเป็นความแตกต่างระหว่างการหวังให้พื้นเรียบกับการรับประกันว่าจะมีพื้นเรียบ" – เทรนเนอร์และที่ปรึกษาการติดตั้งกระเบื้อง
ทีละขั้นตอน-: การใช้เวดจ์อย่างถูกต้องในกระบวนการปรับระดับ
การใช้เวดจ์ให้เชี่ยวชาญเป็นเรื่องของเทคนิคและจังหวะเวลา
ขั้นตอนที่ 1: การเตรียมและการวางฐาน
หลังจากปูปูนและปูกระเบื้องแล้ว ให้เลื่อนฐานใต้ขอบกระเบื้องตรงมุมทันที เพื่อให้แน่ใจว่าช่องลิ่มอยู่ในตำแหน่งตรงเหนือรอยต่อยาแนว ฐานควรวางราบกับวัสดุพิมพ์
ขั้นตอนที่ 2: การแทรกและการมีส่วนร่วมของลิ่ม
วางลิ่มลงในช่องของฐาน ใช้ค้อนยางหรือเครื่องมือที่เป็นกรรมสิทธิ์ของผู้ผลิต เคาะลิ่มให้แน่นจนกระทั่งเข้าที่ คุณควรรู้สึกถึงแรงต้านที่เพิ่มขึ้นอย่างเห็นได้ชัด และมักจะได้ยินเสียง "คลิก" หรือรู้สึกว่ามันล็อคเข้าที่ เป้าหมายคือความกระชับพอดีที่ทำให้เกิดแรงกดดันได้อย่างชัดเจน
ขั้นตอนที่ 3: หลักการ Goldilocks: การใช้แรงในปริมาณที่เหมาะสม
นี่เป็นทักษะที่สำคัญ แรงที่ใช้จะต้อง "ถูกต้อง"
- ภายใต้-การขันให้แน่น:ลิ่มไม่ได้ยึดแน่นจนสุด ส่งผลให้มีแรงจับยึดไม่เพียงพอ ลิปเพจจะไม่ได้รับการแก้ไข
- กระชับเกินไป-:การใช้แรงมากเกินไปอาจทำให้กระเบื้องได้รับแรงกดทับ- ซึ่งอาจทำให้เกิดการแตกร้าว หรืออาจทำให้ส่วนประกอบพลาสติกเสียรูป ทำให้ยากหรือไม่สามารถเอาออกได้
ปริมาณแรงที่ถูกต้องจะเกิดขึ้นได้เมื่อลิ่มเข้าที่จนสุด และนำกระเบื้องขึ้นสู่ระนาบด้วยสายตา ประสบการณ์คือครูที่ดีที่สุด แต่หลักการที่ดีคือหยุดแตะเมื่อคุณรู้สึกว่ามีแรงต้านและเห็นว่าแผ่นกระเบื้องเรียบเสมอกัน
ขั้นตอนที่ 4: กระบวนการกำจัด
หลังจากที่ปูนตั้งตัวเพียงพอแล้ว (ปกติคือ 16-24 ชั่วโมง แต่โปรดดูข้อกำหนดของปูน) ก็ถึงเวลาถอดออก นี่คือจุดที่จุดพักที่ออกแบบไว้ของเวดจ์เข้ามามีบทบาท การใช้เครื่องมือพิเศษหรือการบิดเบาๆ ด้วยคีม แรงกดจะถูกส่งไปยังเส้นแบ่งของลิ่ม ลิ่มคุณภาพสูงจะล็อคได้สะอาดและง่ายดาย จากนั้นจึงเคาะฐานที่เหลือเพื่อหักสายรัดบางๆ ออก และถอดทั้งสองส่วนออก เพื่อให้ได้ระดับการติดตั้งที่สมบูรณ์
ข้อผิดพลาดทั่วไปเมื่อใช้เวดจ์ปรับระดับกระเบื้อง
แม้จะมีเครื่องมือที่เหมาะสม ข้อผิดพลาดก็สามารถเกิดขึ้นได้
- การใช้ส่วนประกอบที่ไม่ตรงกัน:การใช้เวดจ์จากแบรนด์หนึ่งกับฐานจากอีกแบรนด์หนึ่งถือเป็นสูตรสำเร็จของความล้มเหลวเนื่องจากพิกัดความเผื่อที่เข้ากันไม่ได้
- ความสม่ำเสมอของปูนที่ไม่เหมาะสม:หากปูนเปียกเกินไป ฐานจะยึดไม่แน่น และระบบจะไม่ทำงาน
- ตำแหน่งไม่ถูกต้อง:การวางชุดลิ่ม/ฐานให้ห่างจากขอบกระเบื้องมากเกินไปจะช่วยลดแรงงัดและประสิทธิภาพ
- ลืมถอดลิ่มออก:การทิ้งเวดจ์ไว้ไม่ใช่ทางเลือก ต้องถอดออกเพื่อให้สามารถยาแนวและป้องกันจุดแข็งในการติดตั้ง
- นำเวดจ์กลับมาใช้ใหม่:เวดจ์ได้รับการออกแบบสำหรับการใช้งานครั้งเดียว การใช้ลิ่มซ้ำซึ่งได้รับแรงเค้นและอาจเกิดการแตกหักระดับไมโคร-นั้นมีความเสี่ยงและอาจทำให้เกิดการแตกหักระหว่างการติดตั้งในงานถัดไป
คำถามที่พบบ่อย (FAQ)
ลิ่มปรับระดับกระเบื้องสามารถนำมาใช้ซ้ำได้หรือไม่?
ไม่ ส่วนประกอบเหล่านี้ได้รับการออกแบบให้เป็น-ส่วนประกอบแบบใช้ครั้งเดียว กระบวนการประกอบและถอดออกจะทำให้พลาสติกได้รับความเครียดสูง ทำให้เกิดการแตกหักขนาดเล็ก-ซึ่งทำให้โครงสร้างอ่อนแอลง การใช้ลิ่มซ้ำอาจเสี่ยงต่อการแตกหักระหว่างการติดตั้งกระเบื้องถัดไป ส่งผลให้ชิ้นส่วนติดอยู่ในระบบ และทำให้การปรับระดับลดลง เพื่อผลลัพธ์ที่รับประกัน ให้ใช้เวดจ์ใหม่เสมอ
ทำไมเวดจ์บางอันจึงมีรูปร่างหรือสีต่างกัน?
รูปร่างที่แตกต่างกัน (เช่น เทเปอร์มาตรฐานเทียบกับลูกเบี้ยว-ล็อค) บ่งบอกถึงกลไกของระบบที่แตกต่างกัน ผู้ผลิตมักใช้สีเพื่อแสดงขนาดของช่องว่างที่ระบบสร้างขึ้น ตัวอย่างเช่น ลิ่มสีน้ำเงินอาจสร้างข้อต่อขนาด 2 มม. ในขณะที่ลิ่มสีเทาสร้างข้อต่อขนาด 3 มม. ตรวจสอบคู่มือของผู้ผลิตเสมอ
จะเกิดอะไรขึ้นหากลิ่มแตกระหว่างการติดตั้ง?
หากลิ่มแตกหักเมื่อใส่เข้าไป มักเกิดจากข้อบกพร่องในการผลิต -การขันแน่นเกินไป หรือการใช้ฐานที่ไม่ตรงกัน ค่อยๆ ถอดชิ้นส่วนที่หักออกด้วยคีม และเปลี่ยนชุดประกอบทั้งหมด (ลิ่มและฐาน) ด้วยชุดใหม่ อย่าดำเนินการกับส่วนประกอบที่เสียหาย
ลิ่มจำเป็นสำหรับไทล์รูปแบบขนาดเล็ก-หรือไม่
แม้ว่าความเสี่ยงของการเกิด lippage จะลดลงเมื่อใช้กระเบื้องขนาดเล็ก เวดจ์และระบบปรับระดับยังคงมีประโยชน์อยู่ ช่วยให้มั่นใจได้ถึงระนาบเรียบอย่างสมบูรณ์แบบและรอยต่อยาแนวสม่ำเสมอ ซึ่งมีความสำคัญโดยเฉพาะอย่างยิ่งสำหรับพื้นที่ที่มองเห็นได้สูง- เช่น รอยแยกในห้องครัว การตัดสินใจขึ้นอยู่กับระดับความสมบูรณ์แบบที่ต้องการ
ประเด็นหลัก
- ลิ่มคือเครื่องยนต์:เป็นส่วนประกอบที่ทำงานสร้างแรงจับยึดที่จำเป็นสำหรับการกำจัดริมฝีปาก
- ฟิสิกส์ในทางปฏิบัติ:ฟังก์ชั่นของมันขึ้นอยู่กับหลักการของระนาบเอียง โดยแปลงการแตะแนวนอนให้เป็นแรงลงและแรงเข้าที่ทรงพลัง
- วิศวกรรมที่มีความแม่นยำเป็นสิ่งสำคัญ:ลิ่มและฐานเป็นชุดที่เข้ากัน ความคลาดเคลื่อนเหล่านี้มีความสำคัญต่อประสิทธิภาพของระบบ
- เทคนิคเหนือกำลัง:การมีส่วนร่วมอย่างเหมาะสม-การใช้กำลังที่ "เหมาะสม"- มีความสำคัญมากกว่าความแข็งแกร่งที่ดุร้าย
- ส่วนประกอบเดียว-ใช้:ลิ่มเป็นวัสดุสิ้นเปลืองที่ออกแบบมาสำหรับการใช้งานครั้งเดียว-เพื่อให้มั่นใจในความน่าเชื่อถือและประสิทธิภาพ
บทสรุป: กุญแจเล็กๆ แต่ยิ่งใหญ่สู่ความสมบูรณ์แบบ
ในการเต้นรำการติดตั้งกระเบื้องที่ซับซ้อน ลิ่มปรับระดับกระเบื้องมีบทบาทนำ ถือเป็นข้อพิสูจน์ถึงแนวคิดที่ว่าส่วนประกอบที่เล็กที่สุดเมื่อได้รับการออกแบบอย่างชาญฉลาดและใช้อย่างถูกต้อง จะสามารถมีผลกระทบที่ลึกซึ้งที่สุดได้ ด้วยการทำความเข้าใจวิทยาศาสตร์ที่อยู่เบื้องหลังฟังก์ชัน ความสำคัญของการออกแบบ และความแตกต่างของแอปพลิเคชัน ผู้ติดตั้งจึงสามารถก้าวไปไกลกว่าแค่ใช้เครื่องมือเพื่อฝึกฝนมันอย่างแท้จริง ลิ่มไม่ได้เป็นเพียงชิ้นส่วนพลาสติกเท่านั้น มันเป็นเครื่องมือที่แม่นยำที่ช่วยให้ช่างปูกระเบื้องสามารถบรรลุระดับความเรียบได้อย่างสม่ำเสมอ ซึ่งครั้งหนึ่งเคยเป็นโดเมนของช่างฝีมือที่มีพรสวรรค์มากที่สุดเท่านั้น ในการแสวงหาพื้นผิวที่ไร้ที่ติ ลิ่มอันต่ำต้อยคือการก้าวกระโดดครั้งใหญ่อย่างไม่ต้องสงสัย
